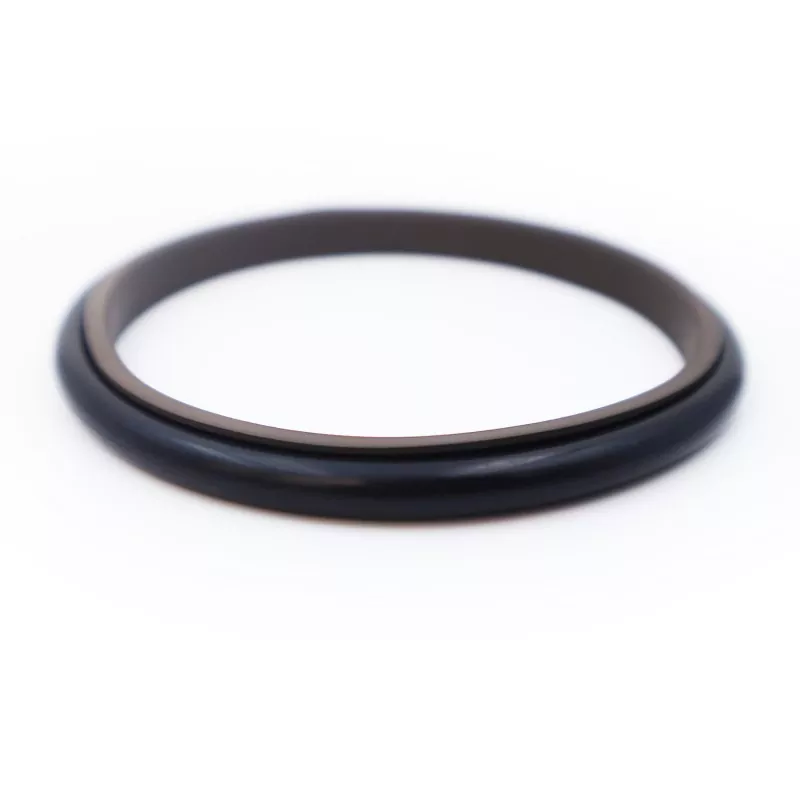

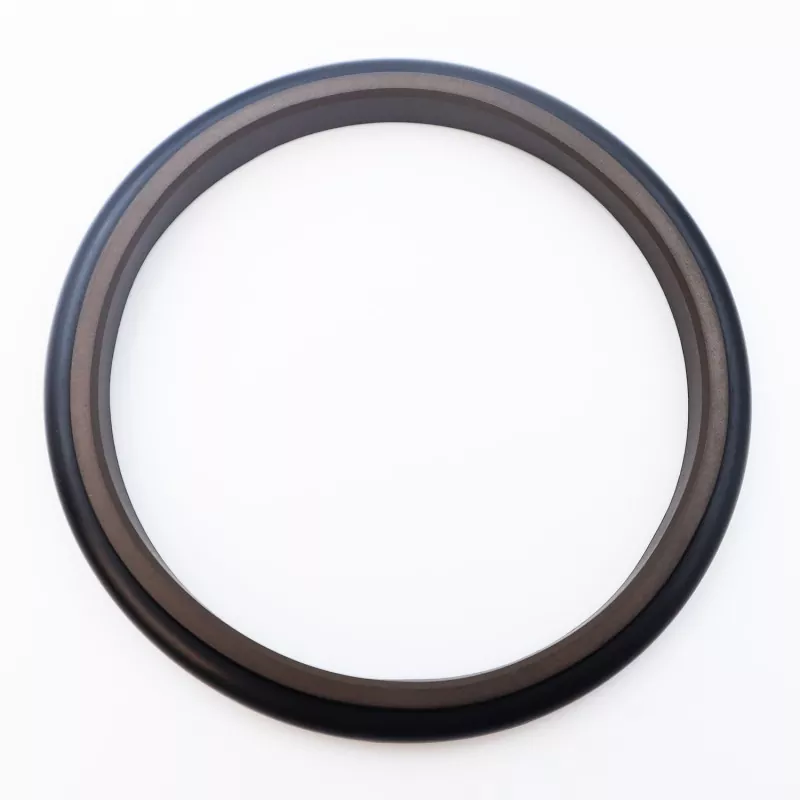

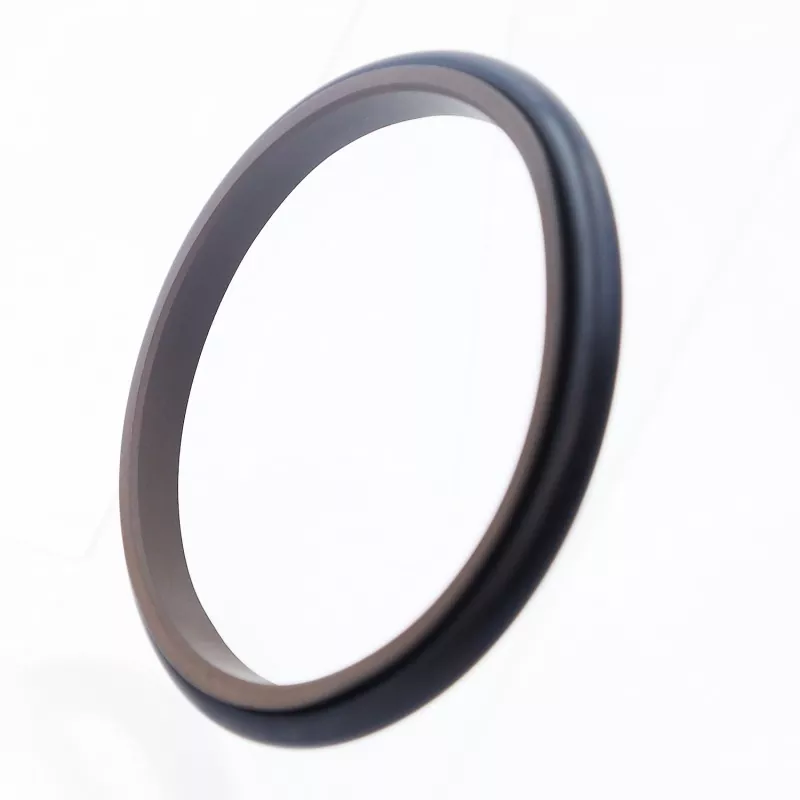

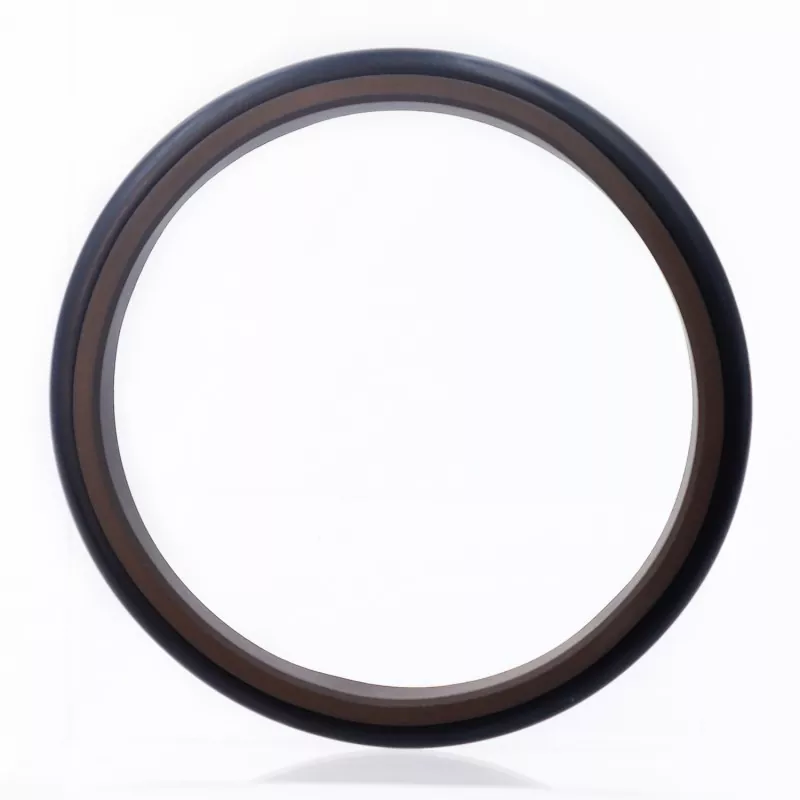

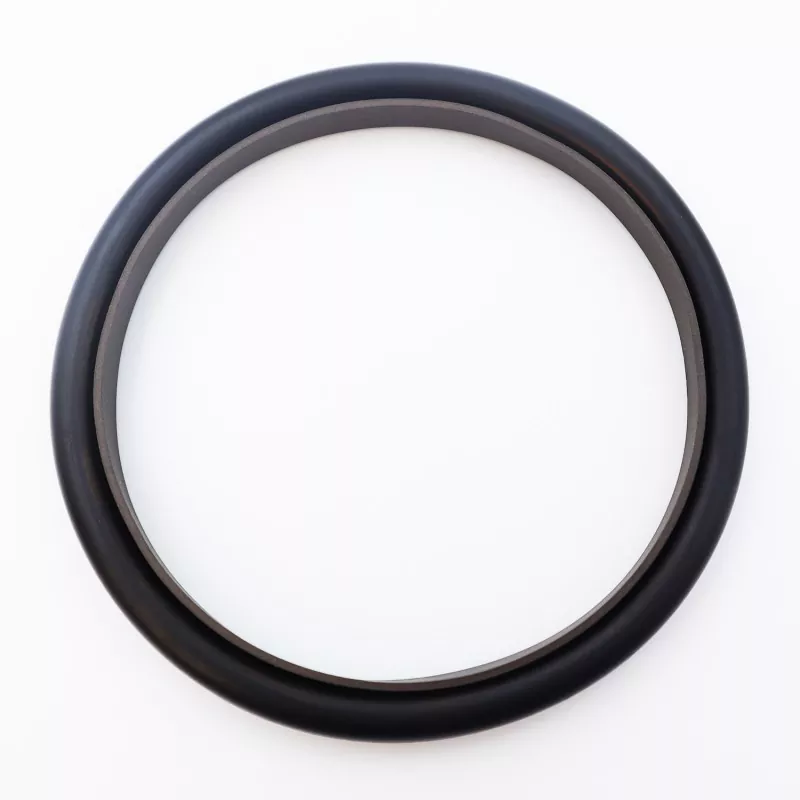

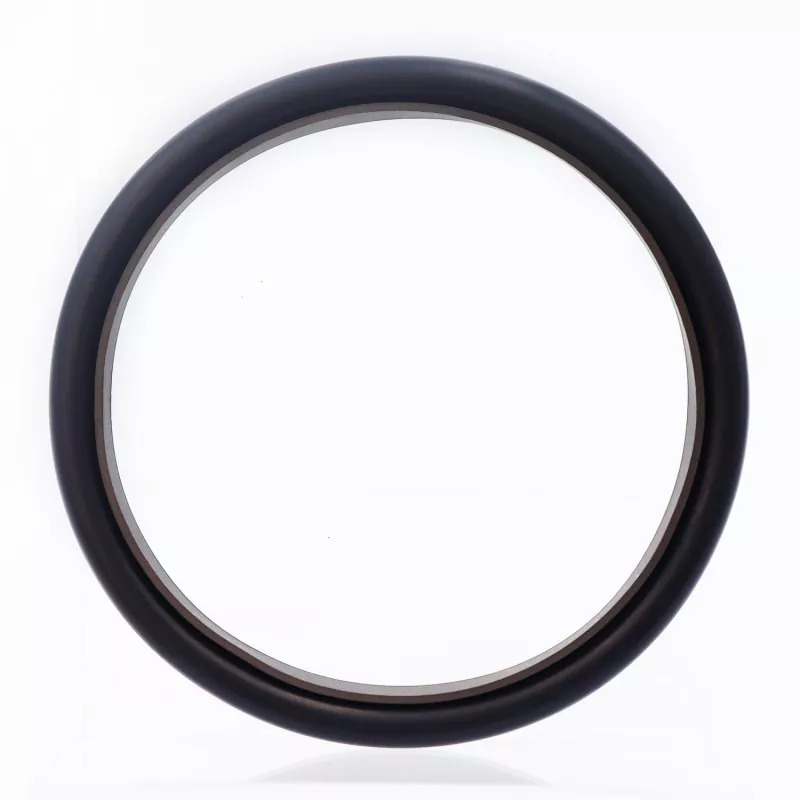

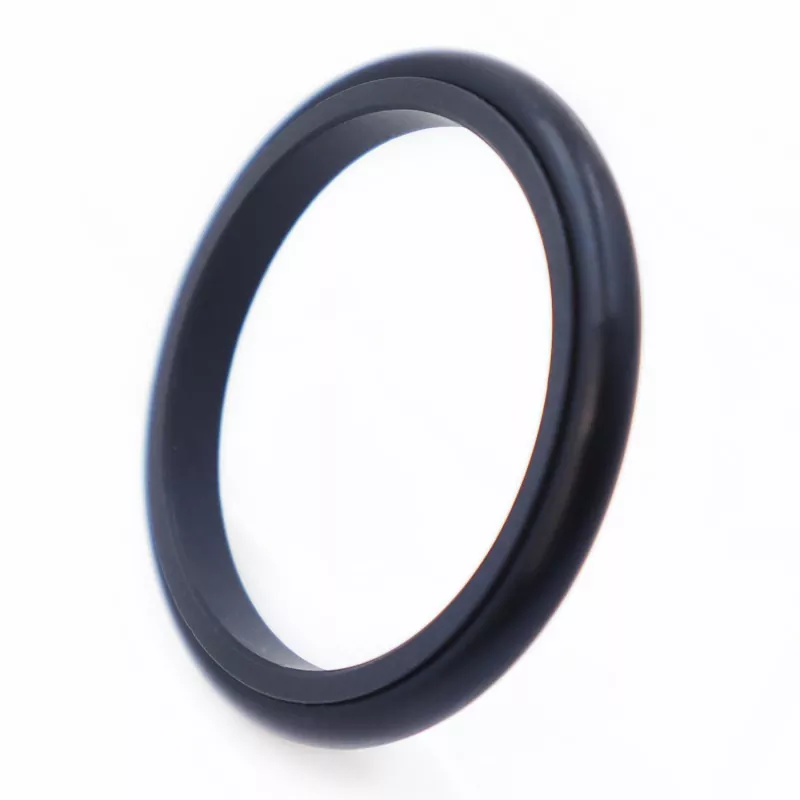

ซีลผสมสามเหลี่ยมประกอบด้วยวงแหวนซีล PTFE สามเหลี่ยมและโอริงยาง ได้รับการออกแบบมาเพื่อการซีลด้วยแรงดันแบบออกฤทธิ์ครั้งเดียวในการใช้งานแบบลูกสูบไฮดรอลิกและนิวแมติก โอริงให้แรงในแนวรัศมีและชดเชยการสึกหรอของวงแหวนซีล ด้วยการออกแบบขอบปากที่บางของแหวนซีล ทำให้มีการชดเชยการติดตามผลและประสิทธิภาพการซีลที่ดีเยี่ยม สำหรับแกนที่มีเส้นผ่านศูนย์กลางเล็กกว่า 30 มม. ควรใช้การออกแบบร่องแบบแยก (แบบเปิด)
1. เหมาะสำหรับทั้งงานไฮดรอลิกและนิวแมติก
2. แรงเสียดทานต่ำ, ความต้านทานการแตกหักต่ำ, การเคลื่อนไหวที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน, และไม่ติดลื่น;
3. อายุการใช้งานยาวนาน เหมาะสำหรับการใช้งานหล่อลื่นแบบไร้น้ำมัน
4. การออกแบบที่กะทัดรัด; ติดตั้งและบำรุงรักษาง่าย
ค่าขีดจำกัดไม่ควรเกิดขึ้นพร้อมกัน
|
ความดัน (เมกะปาสคาล) |
อุณหภูมิ (°ซ) |
ความเร็ว ม./วินาที |
สื่อ |
|
≤20 |
-35 ถึง +100 (พร้อมโอริง NBR) |
≤6 |
น้ำมันไฮดรอลิกจากแร่ น้ำมันทนไฟ (HFA/HFB) ก๊าซ ฯลฯ |
|
-20 ถึง +180 (พร้อมโอริง FKM) |
1. วัสดุโอริงที่เข้ากันได้ได้แก่: R01 ยางไนไตรล์ (NBR), R02 ฟลูออโรรับเบอร์ (FKM) ฯลฯ
2. วัสดุแหวนปิดผนึก: วัสดุมาตรฐาน PTFE3; วัสดุทางเลือก ได้แก่ PTFE1, PTFE2 และ PTFE4
รูปแบบการสั่งซื้อ: RC14—80—PTFE3—R01
RC14 – รุ่น 80 – เส้นผ่านศูนย์กลางเพลา d – PTFE (รหัสวัสดุ R01) – รหัสวัสดุโอริง
สามารถผลิตผลิตภัณฑ์ได้ทุกขนาดตามที่ระบุไว้ในตารางข้อมูลจำเพาะ
|

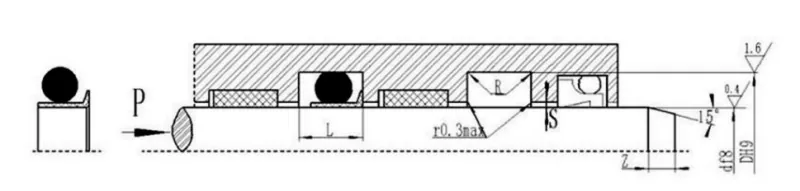

ช่วงเส้นผ่านศูนย์กลางเพลา วัน f8 |
เส้นผ่านศูนย์กลางร่อง ดี H9 |
ความกว้างของร่อง ล+0.2 |
รัศมีมุม อาร์แม็กซ์ |
การกวาดล้างรัศมี S |
แชมเฟอร์ Z |
เส้นผ่านศูนย์กลางลวดโอริง ทำ |
|
8~17 |
ดี+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
ดี+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
ด+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
ด+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
บันทึก: สำหรับเพลาที่มีเส้นผ่านศูนย์กลาง ≤30 มม. แนะนำให้ใช้ร่องเปิด
