ในฐานะผู้ผลิตที่เชี่ยวชาญด้านซีลแรงดันสูง Ruichen Sealing ขอเสนอ "ซีลรวมแบบตีนผี" วงแหวนซีลมีโครงสร้างขอบปากบางที่ให้ความสามารถในการชดเชยไดนามิกที่ดีเยี่ยม พื้นผิวการซีลรูปเท้าอันเป็นเอกลักษณ์—ผสมผสานร่องรูปลิ่ม—ช่วยเพิ่มความต้านทานการปนเปื้อนและลดแรงเสียดทาน การออกแบบเฉพาะทางนี้ช่วยเพิ่มความต้านทานแรงดันได้อย่างมาก ทำให้เหมาะสำหรับการใช้งานที่มีแรงดันสูงและแรงดันสูงพิเศษ หมายเหตุ: ซีลนี้ไม่เหมาะกับการติดตั้งในร่องปิด
เรายินดีรับฟังข้อซักถามเกี่ยวกับการเลือกและคำสั่งซื้อจำนวนมากจากผู้ซื้ออุปกรณ์ทางวิศวกรรม

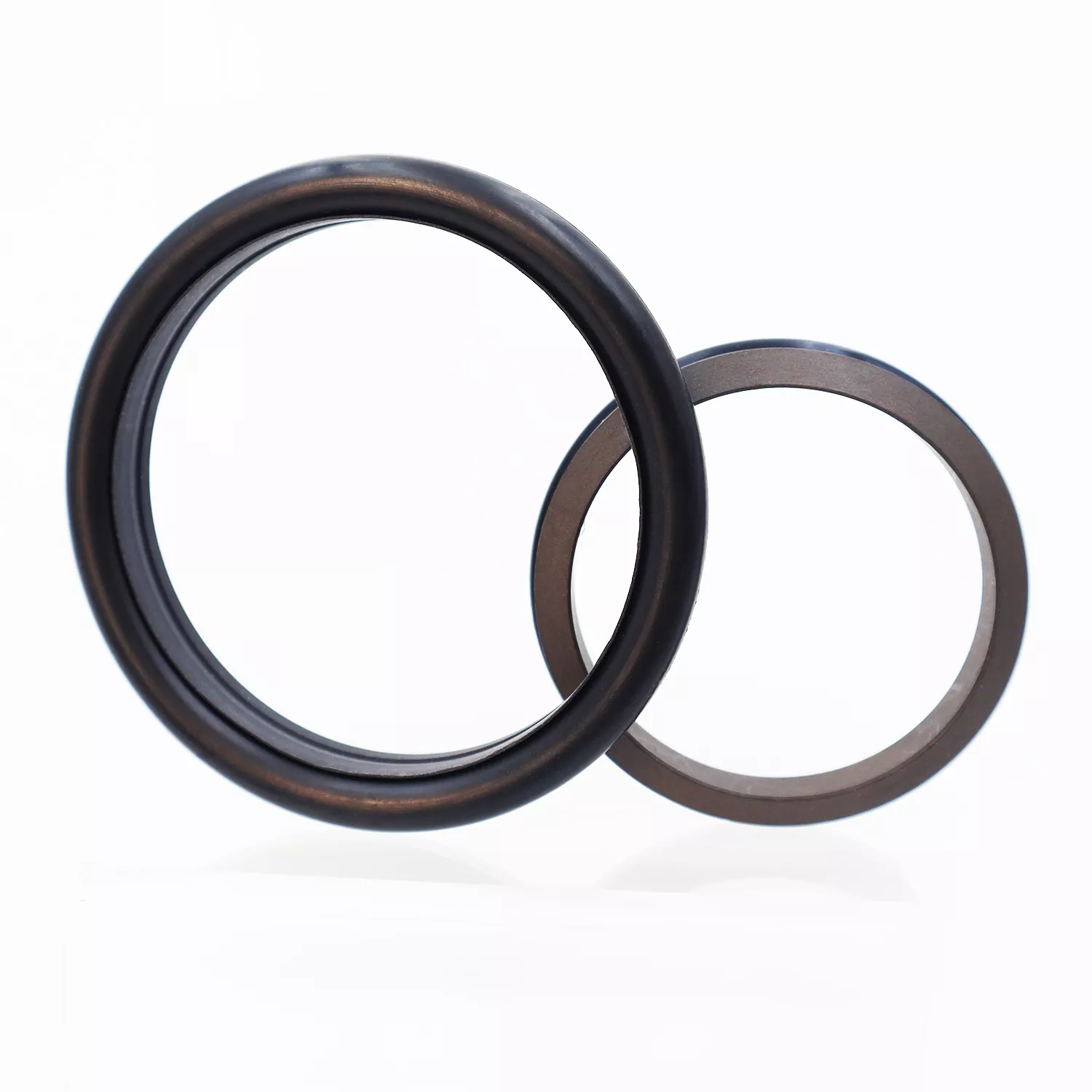

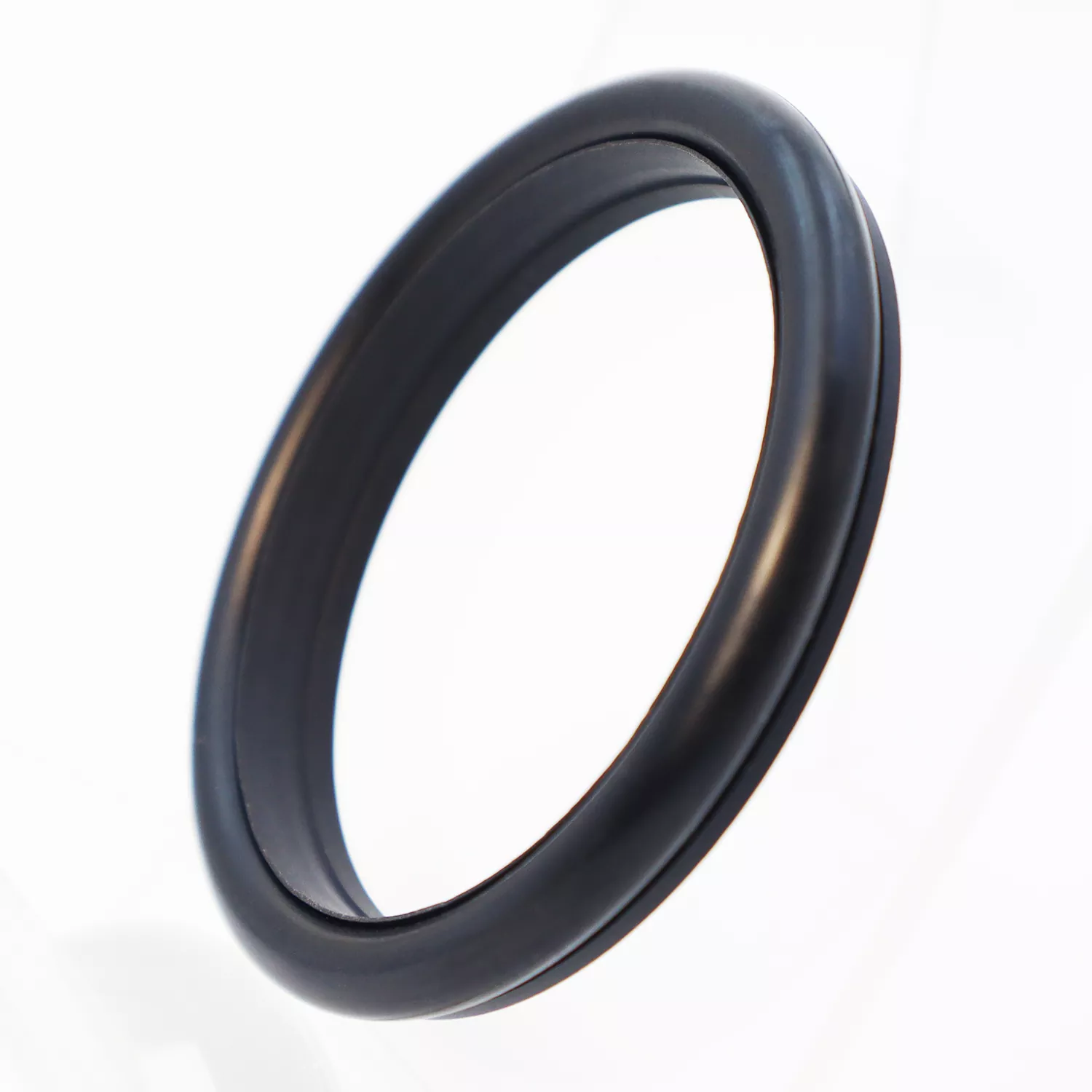

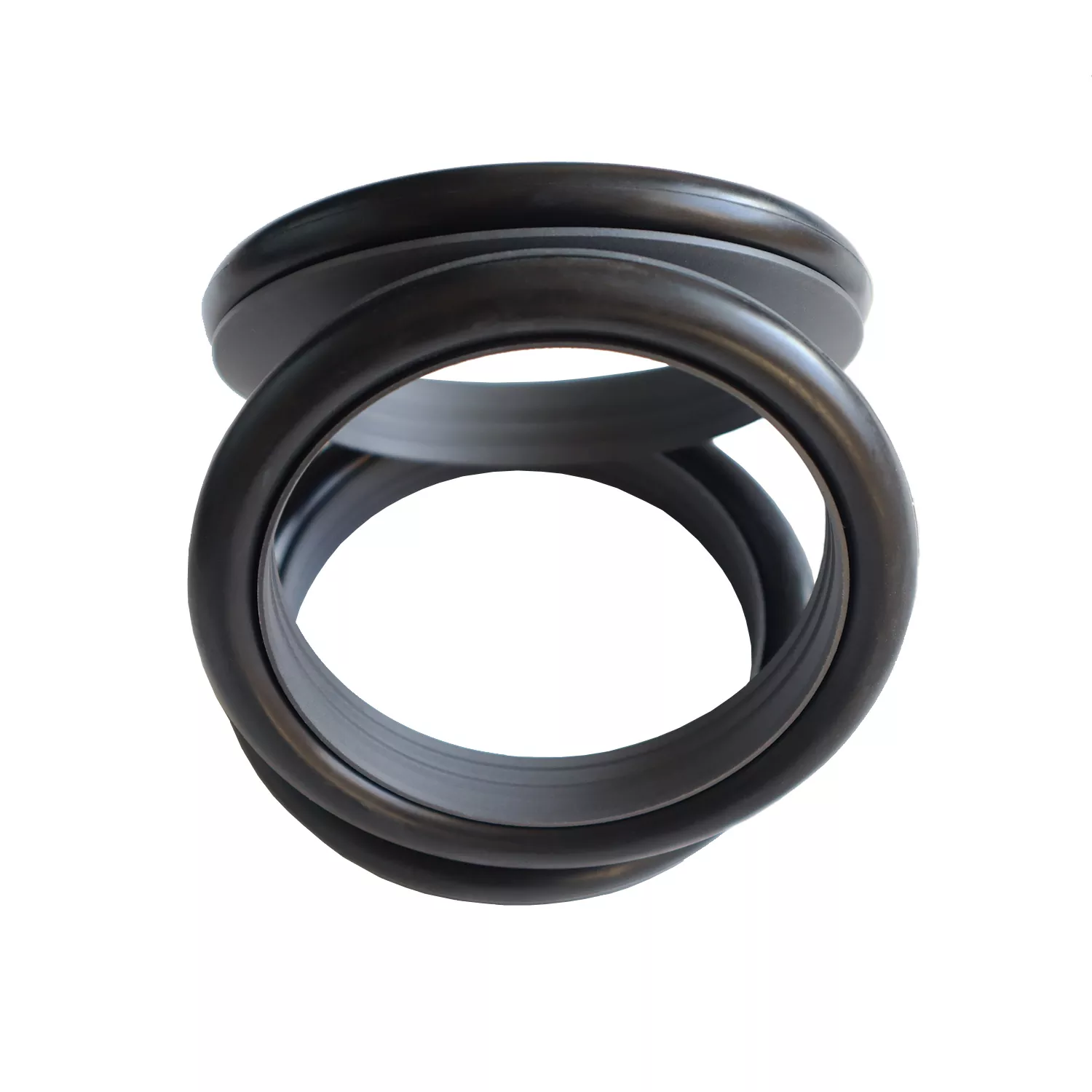

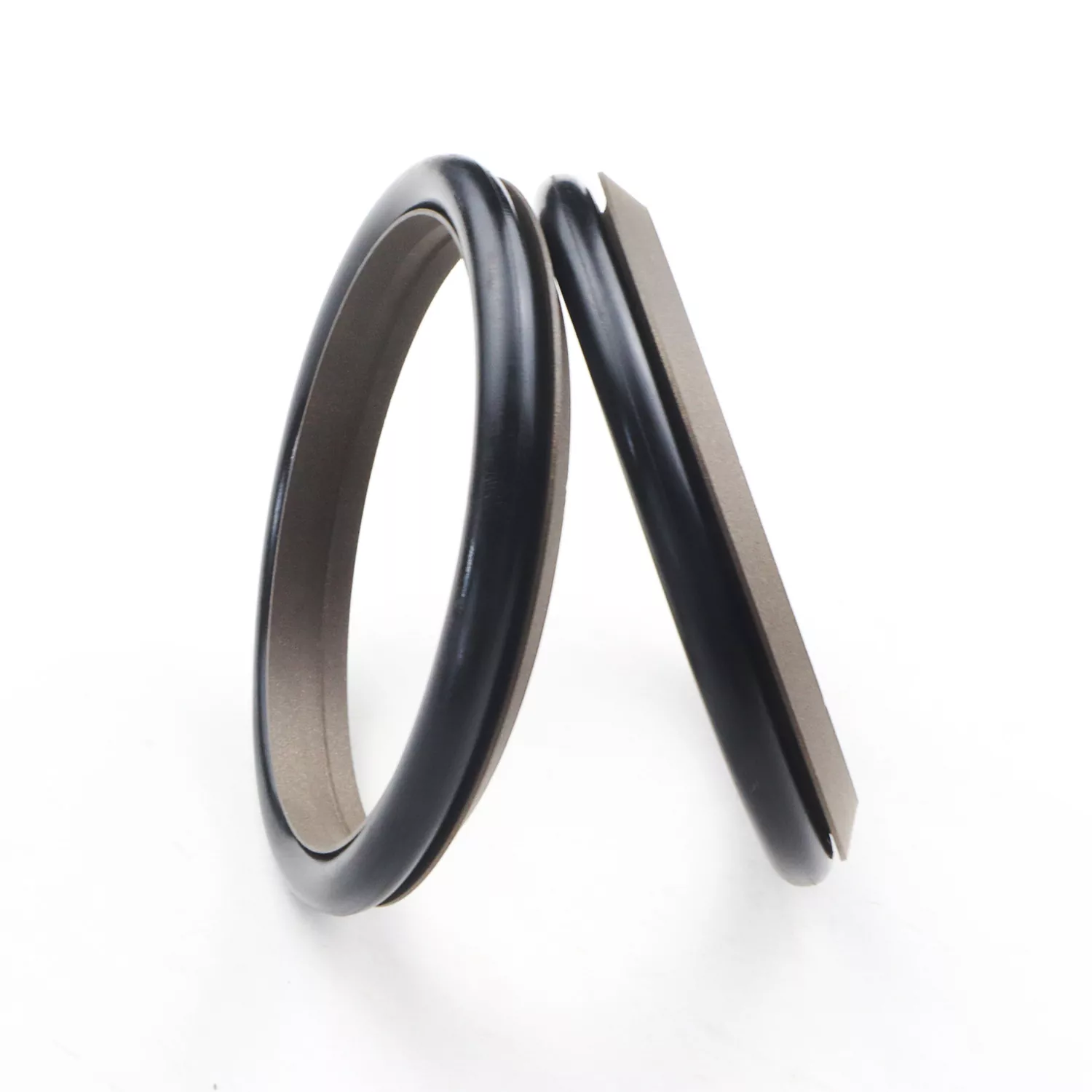

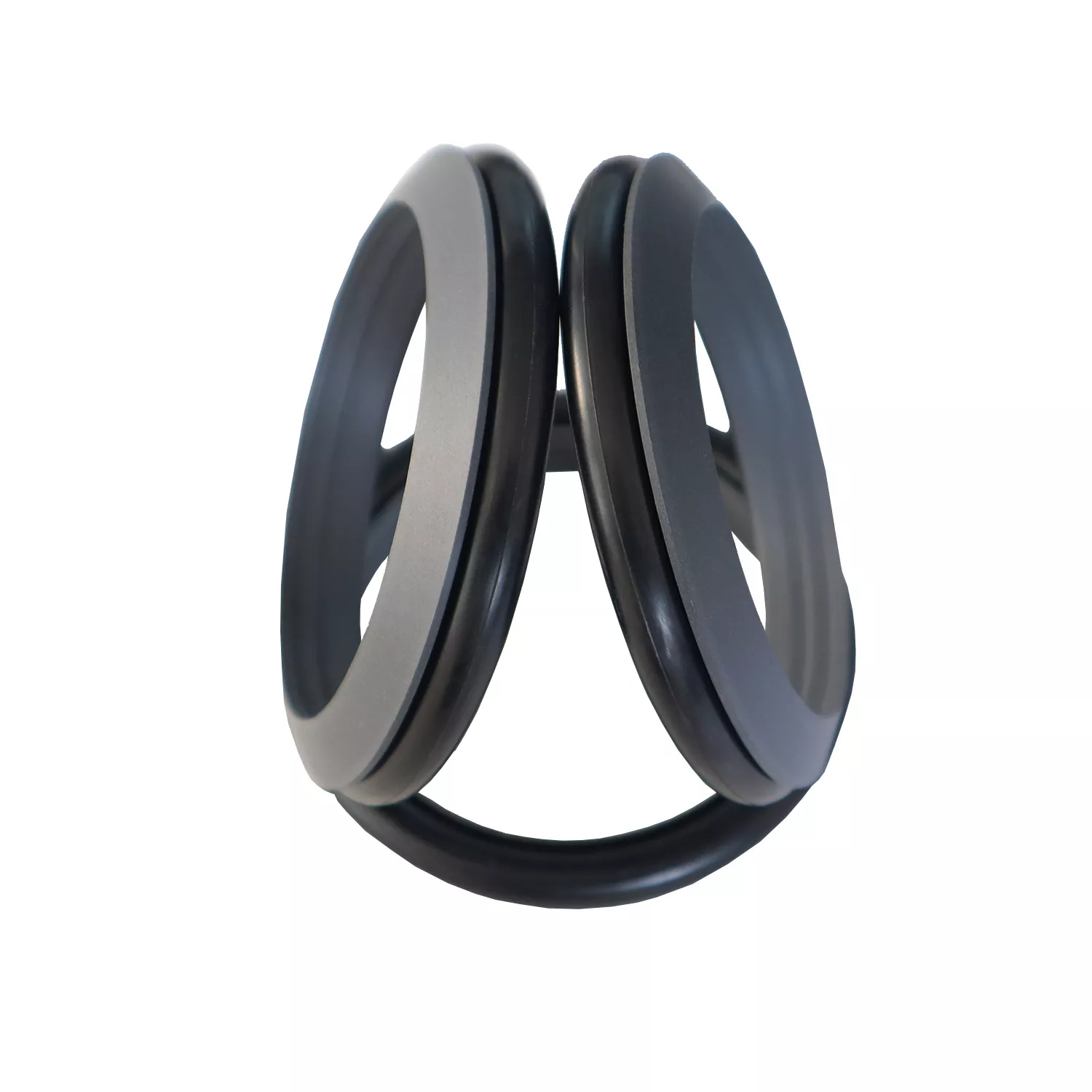

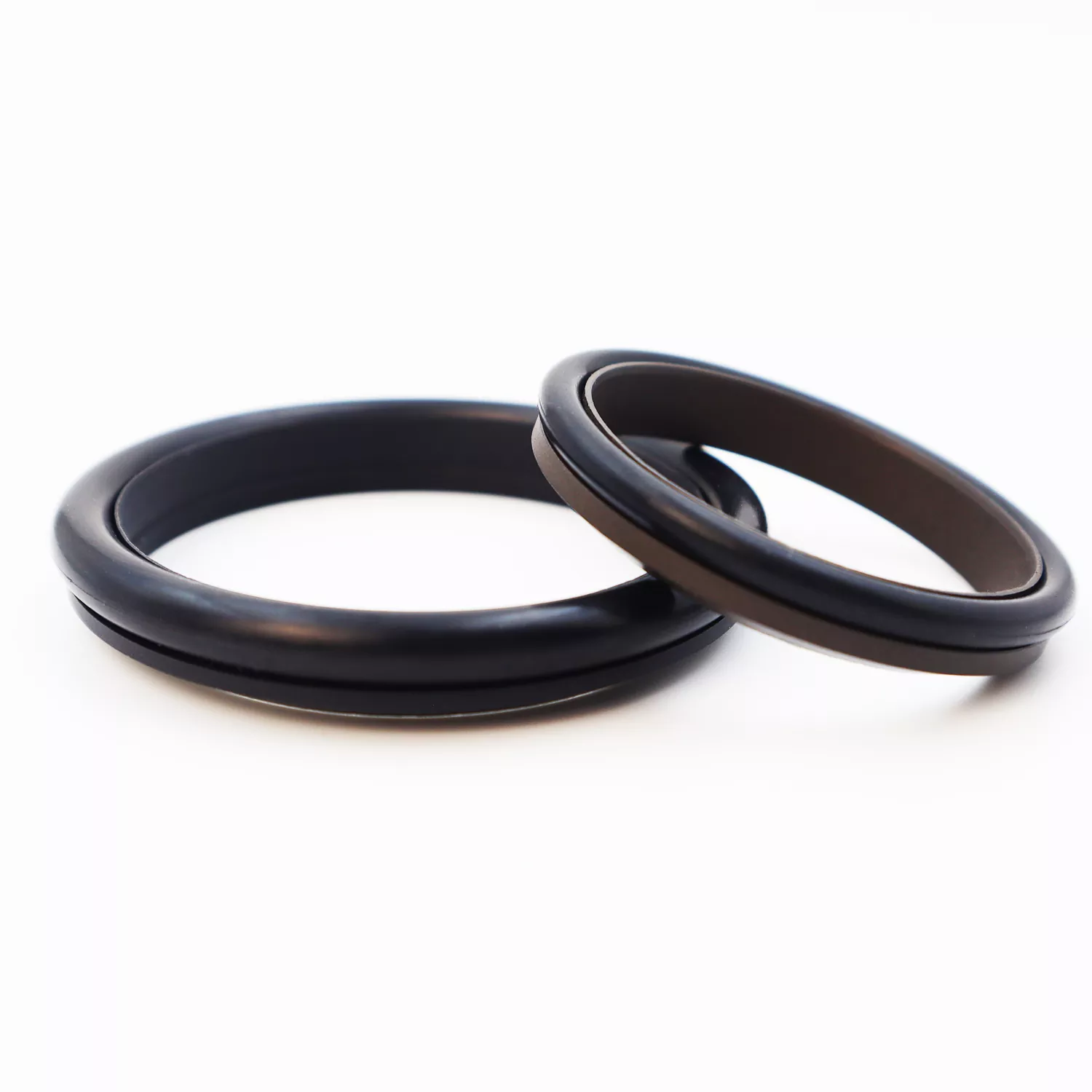

ซีลรวมแบบเท้าประกอบด้วยแหวนปิดผนึกรูปเท้า (ทำจากคอมโพสิต PTFE หรือ PTFE) จับคู่กับแหวนยางโอริง ได้รับการออกแบบมาเพื่อการซีลแบบออกฤทธิ์เดี่ยวในการใช้งานแบบลูกสูบไฮดรอลิกและนิวแมติก
แบ่งออกเป็นซีรีส์ RC03 และซีรีส์ RC04 (ซึ่งใช้โอริงซีรีส์ GB1235) โดยอิงตามโอริงที่ให้มา วงแหวนซีลมีการออกแบบขอบปากบางที่ให้การชดเชยไดนามิกที่เหนือกว่า ส่งผลให้ประสิทธิภาพการซีลดีเยี่ยม ร่องรูปลิ่มบนพื้นผิวการซีลรูปเท้าช่วยปรับปรุงความสมบูรณ์ของการซีลและความต้านทานการปนเปื้อนในขณะที่ลดแรงเสียดทาน การออกแบบโครงสร้างยังช่วยเพิ่มความสามารถในการจัดการแรงดันของซีลอีกด้วย โดยทั่วไปไม่สามารถติดตั้งในร่องปิดได้
1. เหมาะสำหรับทั้งงานไฮดรอลิกและนิวแมติก
2. ประสิทธิภาพการปิดผนึกที่ดีเยี่ยมทั้งในสภาพแวดล้อมที่มีแรงดันสูงและแรงดันต่ำ
3. แรงเสียดทานต่ำ ความต้านทานการเริ่มต้นน้อยที่สุดและการเคลื่อนไหวที่ราบรื่น แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน ไม่มีเอฟเฟกต์ติดลื่น
4. อายุการใช้งานยาวนาน เหมาะสำหรับงานหล่อลื่นแบบไร้น้ำมัน
5. สามารถจัดการข้อกำหนดการปิดผนึกแรงดันสูงและแรงดันสูงพิเศษได้
ค่าจำกัดไม่ควรเกิดขึ้นพร้อมกัน
|
ความดัน (เมกะปาสคาล) |
อุณหภูมิ (°ซ) |
ความเร็ว (ม./วินาที) |
สื่อ |
|
≤100 |
-35 ถึง +100 (พร้อมโอริง NBR) |
≤6 |
น้ำมันไฮดรอลิก น้ำมันทนไฟ (HFA/HFB) แก๊ส ฯลฯ |
|
-20 ถึง +180 (พร้อมโอริง FKM) |
1. วัสดุโอริงที่เข้ากันได้ได้แก่: RO1 ยางไนไตรล์ (NBR), RO2 ฟลูออโรรับเบอร์ (FKM) ฯลฯ
2. วัสดุแหวนปิดผนึก: วัสดุมาตรฐาน PTFE3; ตัวเลือกอื่นๆ ได้แก่ PTFE2, PTFE4 และวัสดุประสิทธิภาพสูงอื่นๆ

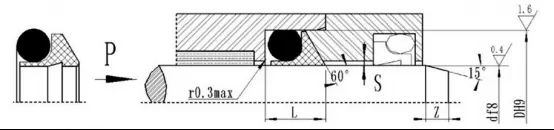

รูปแบบการสั่งซื้อ: RC03—80x89x10-PTFE3-R01
รุ่น - เส้นผ่านศูนย์กลางก้าน x เส้นผ่านศูนย์กลางร่อง x ความกว้างของร่อง PTFE3 - รหัสวัสดุ PTFE ดัดแปลง R01 - รหัสวัสดุโอริง
สามารถผลิตผลิตภัณฑ์ได้ทุกขนาดตามที่ระบุไว้ในตารางข้อมูลจำเพาะ
|
วัน f8 |
ดี H9 |
L+0.2 |
สแม็กซ์ |
ซมิน |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
ดี+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
ดี+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
ดี+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
ดี+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
ดี+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1,000~1600 |
ด+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
ดี+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
หมายเหตุ: 1. สำหรับแรงดัน >60 MPa ให้ใช้พิกัดความเผื่อ H8/f8 ที่บริเวณฐานซีล สำหรับการซีลแรงดันสูงพิเศษ Smax < 0.05
2. โปรดปรึกษาสำนักงานหากต้องการโครงสร้างร่องปิด
เข้ากันได้กับโอริง GB1235; สามารถผลิตผลิตภัณฑ์ทุกขนาดที่ระบุไว้ในตารางข้อมูลจำเพาะได้
|
วัน f8 |
ดี H9 |
L+0.2 |
สแม็กซ์ |
ซมิน |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
ดี+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
ดี+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
ดี+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
