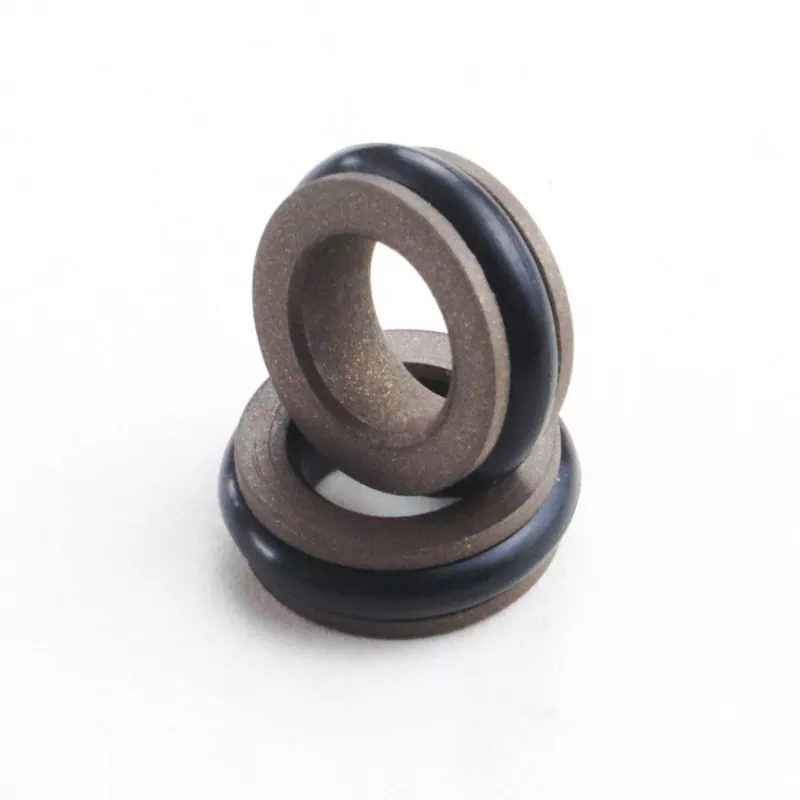

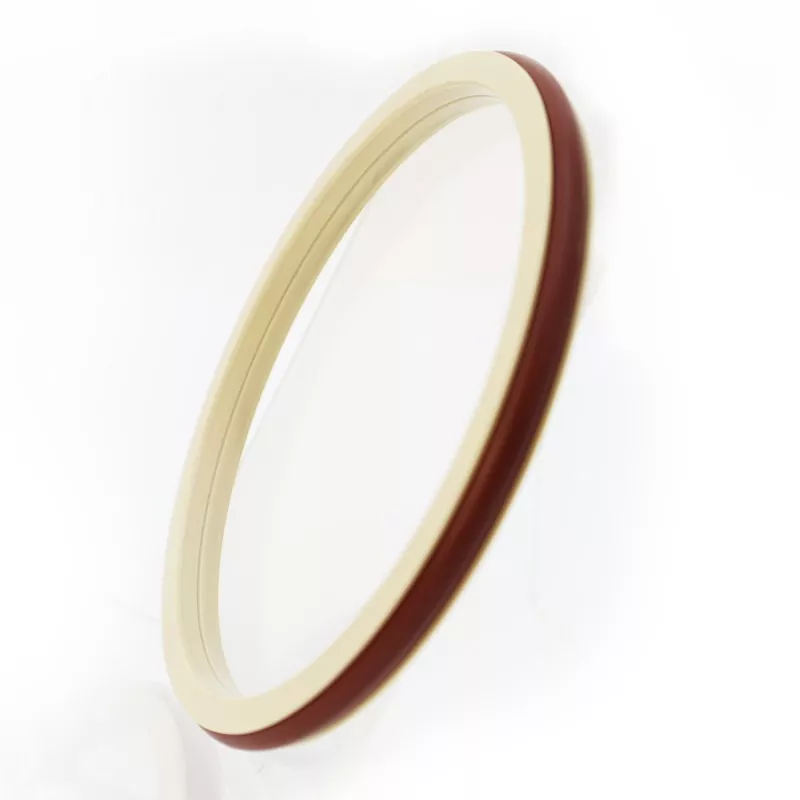

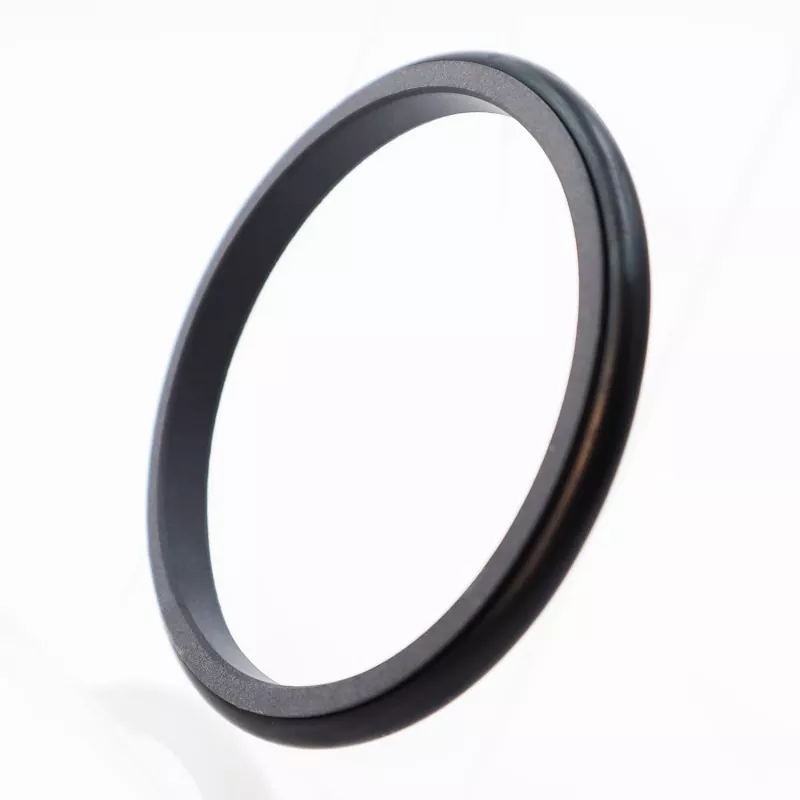

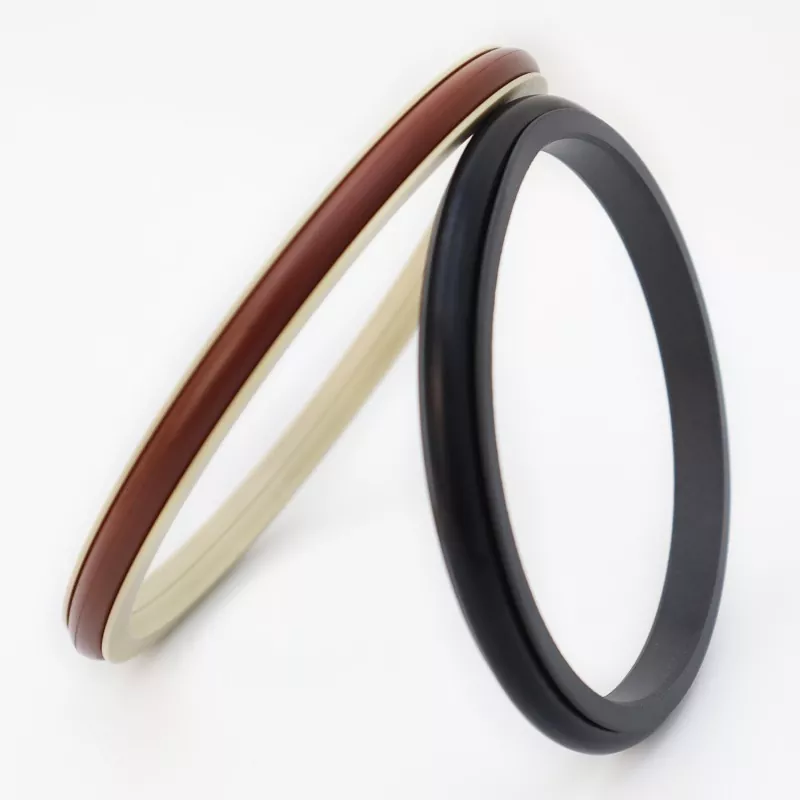

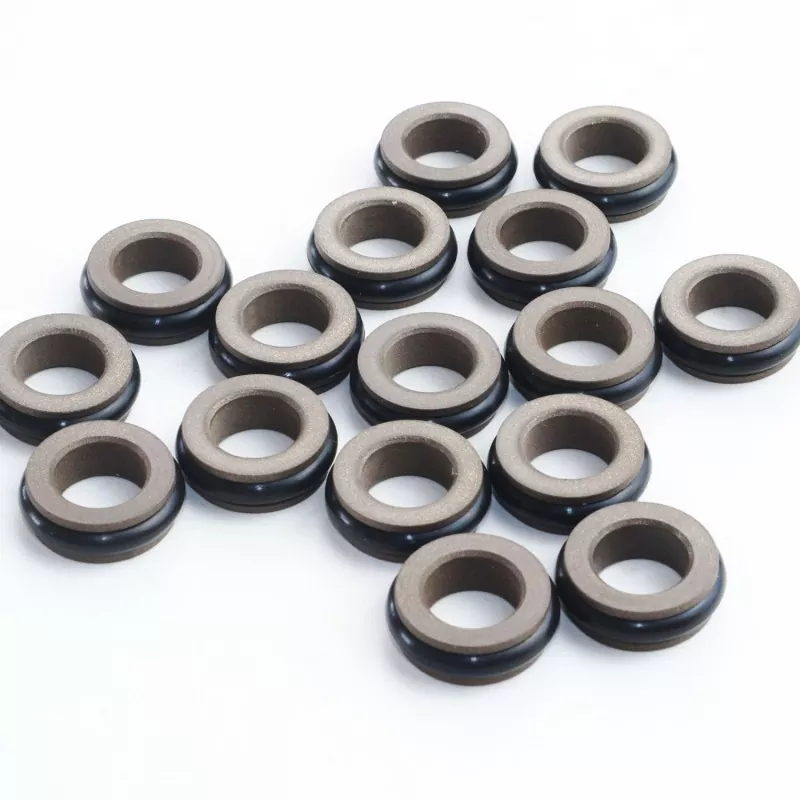

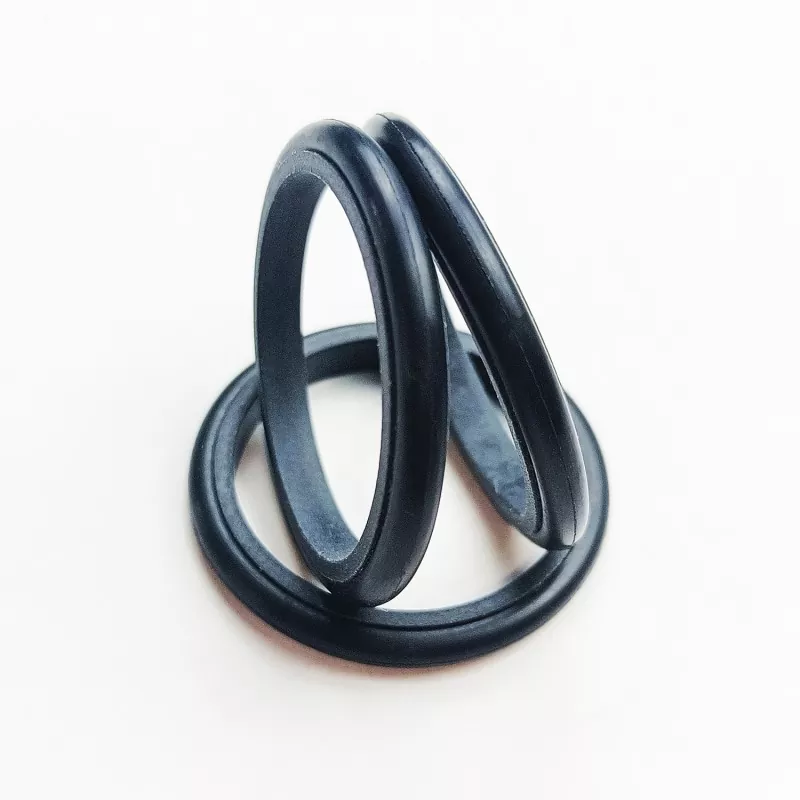

ซีลรวมชนิด C ประกอบด้วยวงแหวนซีลรูปตัว C ที่ทำจาก PTFE และวัสดุผสม และโอริง เหมาะสำหรับการปิดผนึกด้วยแรงดันแบบสองทิศทางในการเคลื่อนที่แบบลูกสูบทั้งแบบไฮดรอลิกและแบบนิวแมติก มีจำหน่ายในซีรีส์ RC06 และ RC07 (รองรับการใช้งาน กับโอริงซีรีส์ GB1235) ขึ้นอยู่กับโอริงที่ตรงกัน เนื่องจากการออกแบบวงแหวนซีลที่มีขอบบาง จึงมีความสามารถในการชดเชยการติดตามที่ดี ส่งผลให้ประสิทธิภาพการซีลดีเยี่ยม โครงสร้างสมมาตรของซีลชนิด C ช่วยให้สามารถปิดผนึกภายใต้แรงดันแบบสองทิศทาง
1. เหมาะสำหรับทั้งงานไฮดรอลิกและนิวแมติก
2. ประสิทธิภาพการปิดผนึกที่ดีเยี่ยมสำหรับการใช้งานทั้งแรงดันสูงและต่ำ
3. แรงเสียดทานต่ำ ความต้านทานเริ่มต้นต่ำ การทำงานที่ราบรื่น แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน และไม่มีการคืบ
4. อายุการใช้งานยาวนาน เหมาะสำหรับการซีลหล่อลื่นแบบไร้น้ำมัน
5. เหมาะสำหรับการปิดผนึกแรงดันแบบสองทิศทาง
ค่าที่มากเกินไปไม่ควรเกิดขึ้นพร้อมกัน
|
ความดัน (เมกะปาสคาล) |
อุณหภูมิ (°ซ) |
ความเร็ว (ม./วินาที) |
สื่อ |
|
≤100 |
-35 ถึง +100 (พร้อมโอริง NBR) |
≤6 |
น้ำมันไฮดรอลิก น้ำมันทนไฟ (HFA/HFB) แก๊ส ฯลฯ |
|
-20 ถึง +180 (พร้อมโอริง FKM) |
1. วัสดุโอริงที่เข้ากัน: RO1 ยางไนไตรล์บิวทาไดอีน (NBR), RO2 ฟลูออโรรับเบอร์ (FKM) ฯลฯ
2. วัสดุแหวนปิดผนึก: วัสดุมาตรฐาน PTFE3 วัสดุเสริมอื่น ๆ ได้แก่ PTFE2, PTFE4 และวัสดุประสิทธิภาพสูงอื่น ๆ

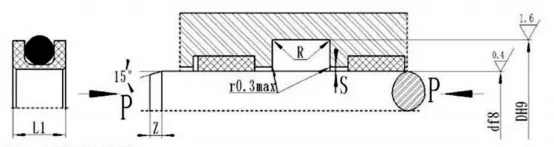

การสั่งซื้อรุ่น RC06-80x89.9x9.2-PTFE3—R01
รุ่น-เส้นผ่านศูนย์กลางก้าน x เส้นผ่านศูนย์กลางร่อง x ความกว้างของร่อง PTFE3 - รหัสวัสดุ PTFE ดัดแปลง R01 วัสดุโอริง
สามารถผลิตสินค้าได้ทุกขนาดตามตารางคุณสมบัติ
|
d f8 มาตรฐาน RC06 |
d f8 งานเบา RC06-Q |
d f8 สำหรับงานหนัก RC06-Z |
ดี H9 |
L+0.2 |
L1 |
อาร์แม็กซ์ |
สแม็กซ์ |
ซมิน |
d0 |
|
|
<20MPA |
<40MPA |
|||||||||
|
-- |
4~17.9 |
-- |
ดี+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39.9 |
-- |
ดี+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~106.9 |
4~17.9 |
ดี+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106.9 |
107~630.9 |
18~39.9 |
ดี+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
631~999 |
40~106.9 |
ดี+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1,000~1600 |
107~630.9 |
ดี+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1,000~1600 |
≥1600 |
631~999 |
ด+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1,000~1600 |
ด+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
บันทึก: 1. สำหรับเส้นผ่านศูนย์กลางเพลา ≤ 70 มม. แนะนำให้ใช้ซีลร่องเปิด สำหรับการติดตั้งซีลร่องแบบรวม (ปิด) โปรดดูคู่มือการติดตั้ง
2. สำหรับแรงดัน > 40MPa พื้นที่ราก Smax ของซีลควรใช้พิกัดความเผื่อ H8/f8
โอริงที่เข้าคู่กัน GB1235 สามารถผลิตผลิตภัณฑ์ทุกขนาดตามรายการในตารางข้อมูลจำเพาะ
|
ช่วงเส้นผ่านศูนย์กลางเพลา วัน f8 |
เส้นผ่านศูนย์กลางร่อง ดี H9 |
ความกว้างของร่องลึกก้นสมุทร L+0.2 |
ความสูงของซีล L1 |
มุมโค้งมน อาร์แม็กซ์ |
การกวาดล้างรัศมี Smax |
แชมเฟอร์ ซมิน |
เส้นผ่านศูนย์กลางลวดโอริง d0 |
|
|
<20MPA |
<40MPA |
|||||||
|
5~21 |
ดี+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
ดี+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
ดี+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
ดี+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
ตัวอย่างการสั่งซื้อ RC07—80*90.4*9.8-PTFE3-R01
