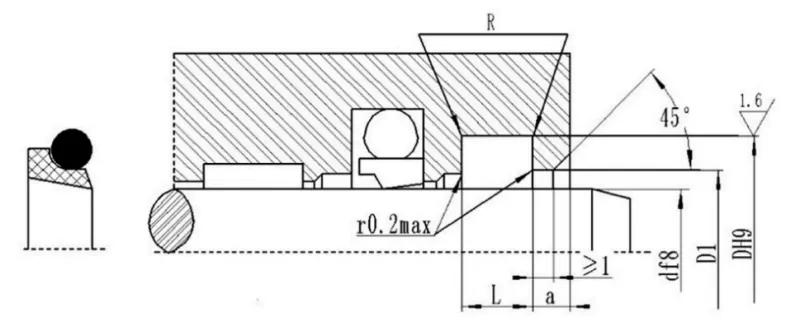

ซีลปัดน้ำฝนแบบปากเดี่ยว

ความดัน (เมกะปาสคาล)

อุณหภูมิ (°ซ)

ความเร็ว ม./วินาที

สื่อ

-

-35 ถึง +100 (พร้อมโอริง NBR)

6

น้ำมันไฮดรอลิก อิมัลชัน น้ำ ฯลฯ

-20 ถึง +200 (พร้อมโอริง FKM)

ช่วงเส้นผ่านศูนย์กลางเพลา

วัน f8

เส้นผ่านศูนย์กลางร่อง

ดี H9

ความกว้างของร่อง

ล+0.2

เส้นผ่านศูนย์กลางรูกวาดล้าง

D1 H11

ล้างความกว้างของช่องเปิด

≥

รัศมีมุม

R≤

โอริง

เส้นผ่านศูนย์กลางหน้าตัด

ทำ

4~11

ดี+4.8

3.7

ดี+1.5

2

0.4

1.80

12~64

ดี+6.8

5.0

ดี+1.5

2

0.7

2.65

65~250

ดี+8.8

6.0

ดี+1.5

3

1.0

3.55

251~420

ดี+12.2

8.4

ดี+2.0

4

1.5

5.30

421~650

ดี+16.0

11.0

ดี+2.0

4

1.5

7.00

651~1500

ดี+20.0

14.0

ดี+2.5

5

2.0

8.60
