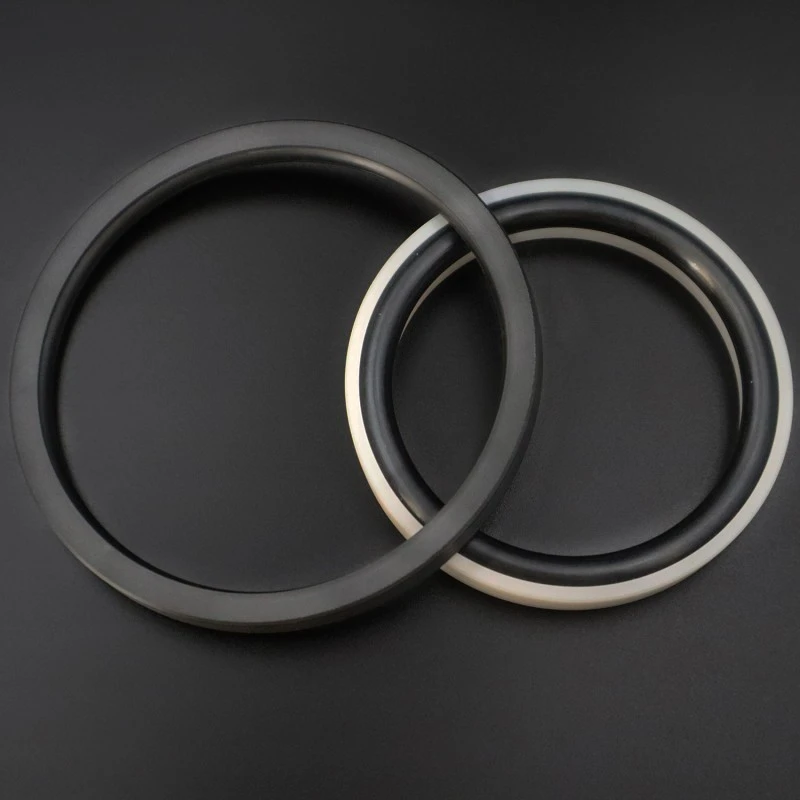

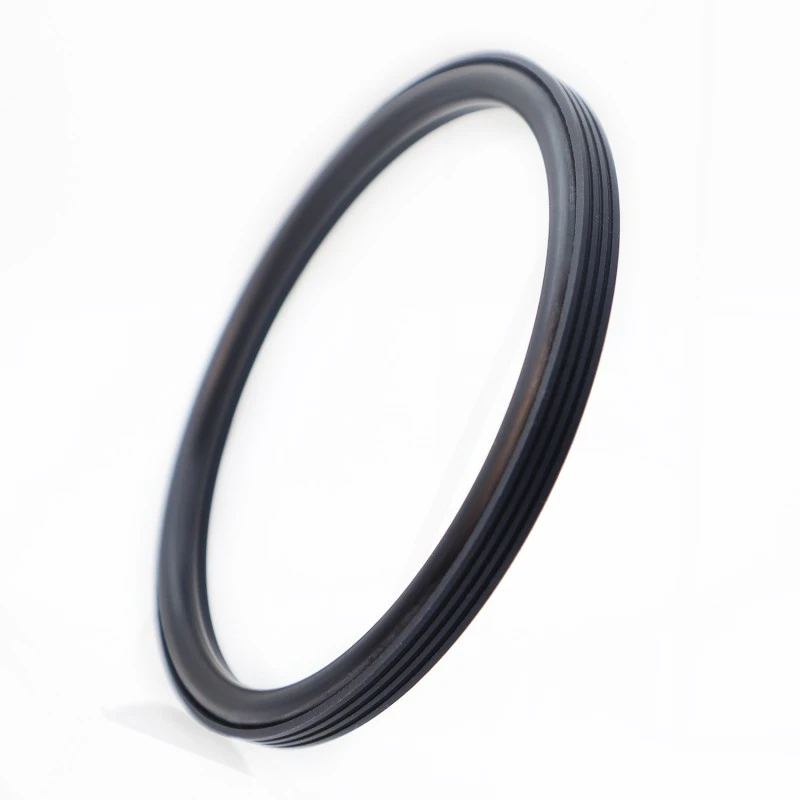

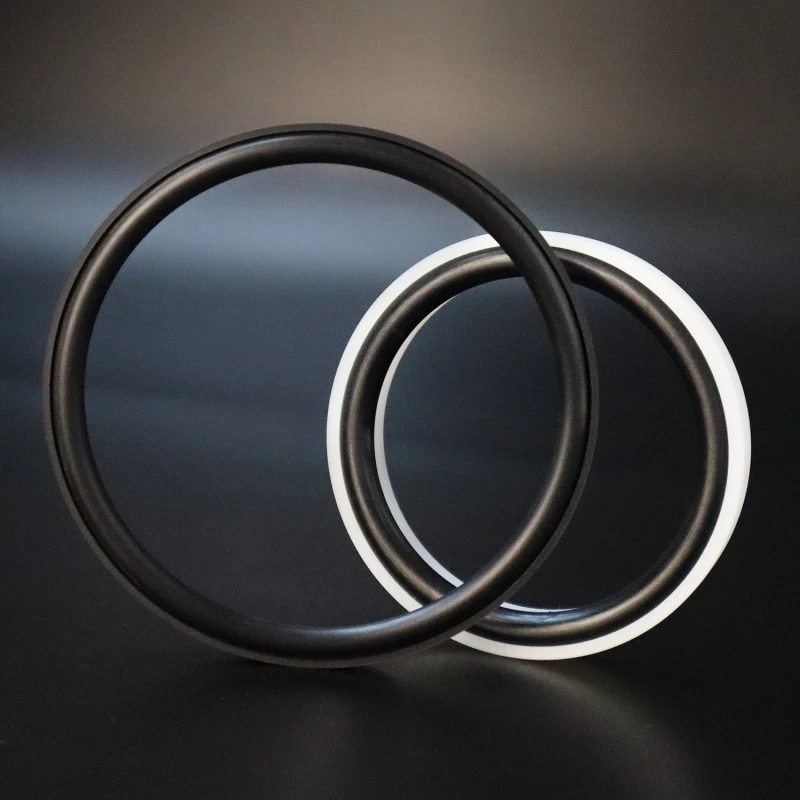

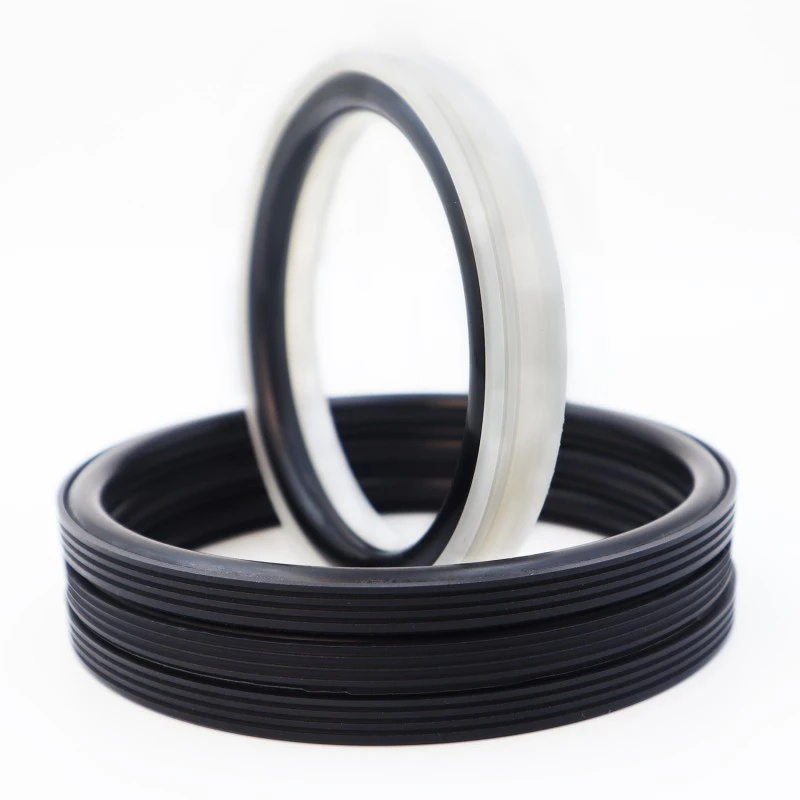

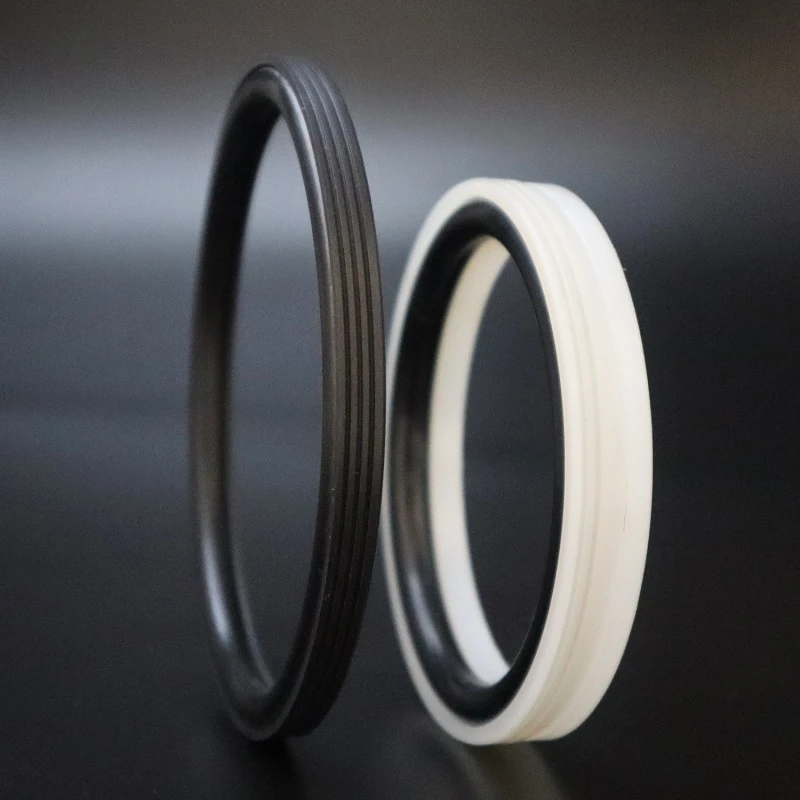

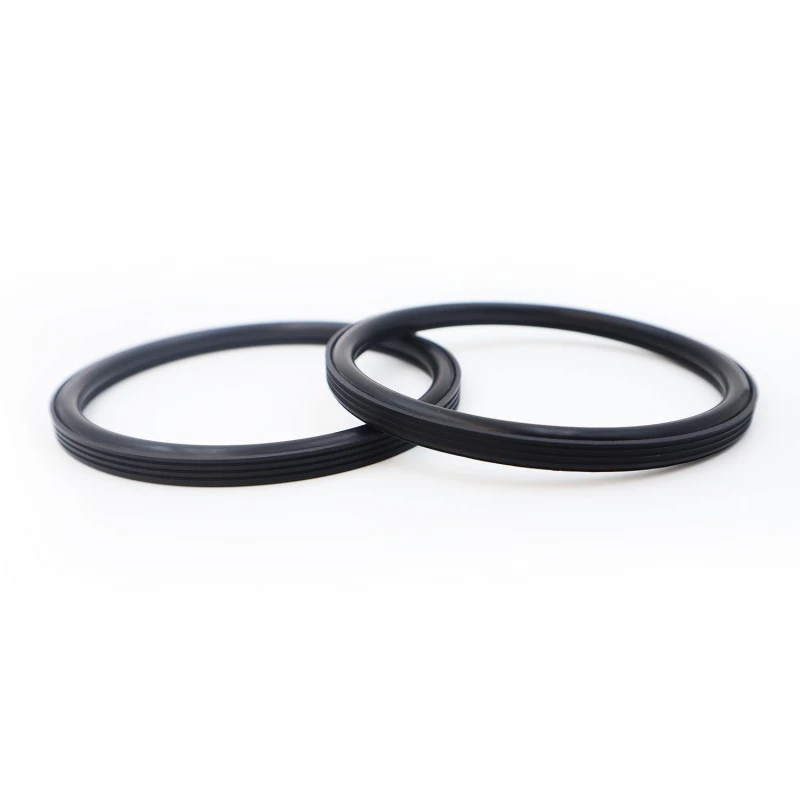

Bore Seal ออกแบบและผลิตโดย Ruichen Sealing Factory เหมาะสำหรับการปิดผนึกทิศทางเดียวในการใช้งานแบบลูกสูบไฮดรอลิกและการเคลื่อนที่แบบหมุน มีอายุการใช้งานยาวนาน แรงเสียดทานต่ำ ประสิทธิภาพการซีลดีเยี่ยม โครงสร้างกะทัดรัด และติดตั้ง ใช้งาน และบำรุงรักษาง่าย ขอบซีลแบบพิเศษและการออกแบบความหนาที่เหมาะสมของซีลทำให้มั่นใจได้ถึงประสิทธิภาพการซีลที่ดีเยี่ยมแม้ในตัวกลางที่มีฤทธิ์รุนแรง เช่น ยาแนวซีเมนต์
|
ความดัน/เมกะปาสคาล |
อุณหภูมิ/°ซ |
ความเร็ว/เมตร/วินาที |
ปานกลาง |
|
|
การเคลื่อนไหวแบบลูกสูบ |
การเคลื่อนที่แบบหมุน |
|||
|
≤100 |
-35 ถึง +100°C (พร้อมโอริง NBR) |
≤6 |
≤2 |
น้ำ โคลน น้ำมันดิบ น้ำมันไฮดรอลิก อิมัลชัน |
|
-20 ถึง +200°C (พร้อมโอริง FKM) |
||||
การเลือกใช้วัสดุ
1. สามารถเลือกวัสดุโอริงที่มาพร้อมกับ: R01 ยางไนไตรล์ (NBR), R02 ฟลูออโรรับเบอร์ (FKM) ฯลฯ
2. วัสดุแหวนซีล: วัสดุมาตรฐานคือ PTFE4 วัสดุอื่นๆ ที่มีอยู่ ได้แก่ PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 เป็นต้น
ตัวอย่างการสั่งซื้อ
สั่งซื้อรุ่น: RC2062-80*68.3*7.6-PTFE4-R01
รุ่น - เส้นผ่านศูนย์กลางรู * เส้นผ่านศูนย์กลางร่อง * ความกว้างของร่อง - รหัสวัสดุ

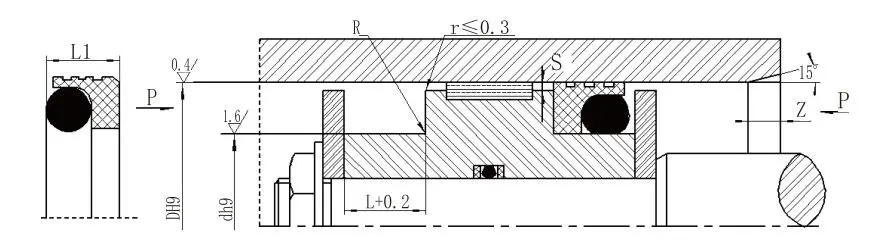

ข้อมูลจำเพาะและพารามิเตอร์ (มีขนาดใดก็ได้ภายในช่วงที่ระบุ)
|
ช่วงรูรับแสง ประเภทมาตรฐาน DH9 RC2062 |
ช่วงรูรับแสง การบรรทุกหนัก DH9 RC2062-Z |
เส้นผ่านศูนย์กลางร่อง ด h9 |
ความกว้างของร่อง ล+0.2 |
ความกว้างของซีล L1 |
มุมโค้งมน อาร์แม็กซ์ |
การกวาดล้างแนวรัศมี Smax |
แชมเฟอร์ ซมิน |
เส้นผ่านศูนย์กลางลวดโอริง |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
ง-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
หมายเหตุ: 1. สำหรับรูกระบอกสูบ ≤ 30 มม. แนะนำให้ใช้การออกแบบร่องเปิด
2. สำหรับแรงกดดันที่มากกว่า 30 MPa แนะนำให้ใช้ขนาดที่พอดี H8/f8 สำหรับช่องว่างการอัดขึ้นรูป
ความสามารถในการทดสอบที่ครอบคลุม: ห้องปฏิบัติการกลางของเรามีอุปกรณ์ทดสอบครบครัน ซึ่งสามารถจำลองประสิทธิภาพของผลิตภัณฑ์ภายใต้สภาพการทำงานจริงได้ รายการทดสอบรวมถึงแต่ไม่จำกัดเฉพาะ:
การตรวจสอบขนาด: การใช้เครื่องมือวัดภาพ 2D ที่มีความแม่นยำสูงและเครื่องวัดพิกัดเพื่อให้แน่ใจว่าขนาดของผลิตภัณฑ์ตรงตามข้อกำหนดความทนทานต่อการวาด
การทดสอบประสิทธิภาพ: รวมถึงการทดสอบการเสื่อมสภาพที่อุณหภูมิสูง การทดสอบที่อุณหภูมิต่ำ การทดสอบความต้านทานน้ำมัน/ปานกลาง การทดสอบความต้านทานการสึกหรอ การทดสอบแรงดันระเบิด ฯลฯ
การทดสอบวงจรชีวิต: คาดการณ์อายุการใช้งานและความน่าเชื่อถือของผลิตภัณฑ์ผ่านการทดสอบความทนทานแบบตั้งโต๊ะที่จำลองสภาพการทำงานจริง
